礦用光電混合纜
產品描述

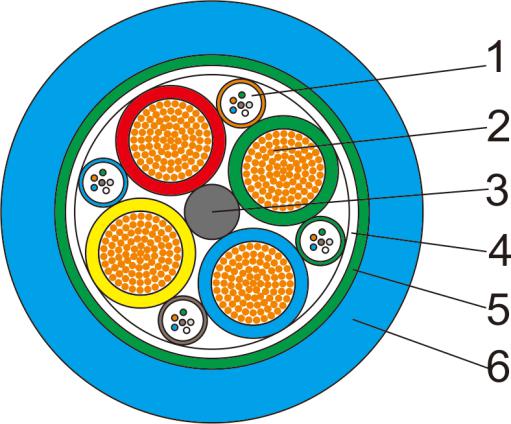

1.光單元
2.饋電線
3.中心加強件
4.阻水材料
5.鎧裝層：鋼塑復合帶
6.外護套:藍色聚氯乙烯

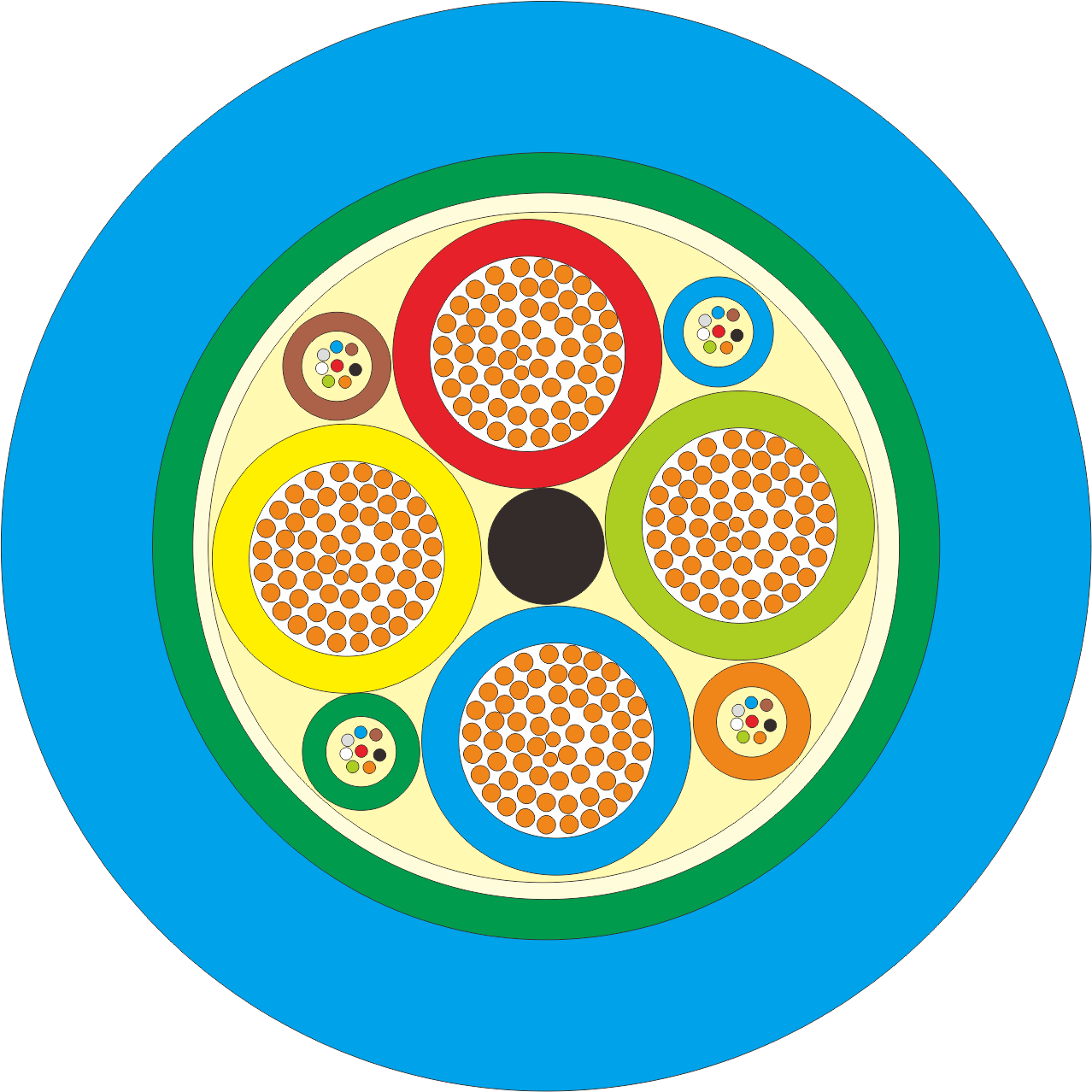

礦用光電混合纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯中心為金屬加強件（金屬加強件加一層PE墊層）。電線與松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水材料。雙面涂塑鋼帶縱包后擠制聚氯乙烯（PVC）護套成纜。
特點及應用
●良好的柔韌性和機械性能；
● 光電一體，充分節約管道資源；
● 管道安裝、架空安裝；
● 良好的阻燃性能。
光纖特性
G.652.D | G.655 | 50/125μm | 62.5/125μm | ||
衰減 | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
@1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
@1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
帶寬 | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
@1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
光纜截至波長 | ≤1260nm | ≤1260nm | - | - | |
偏振模色散 | 單根光纖 | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
鏈路值（M=20，Q=0.01%） | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
技術參數
產品規格 | 參考外徑 （mm） | 拉伸力 （長期N/短期N） | 壓扁力 長期/短期（N/100mm） |
GDTS 2-24B1.3+2*1.5mm2 | 11.5 | 600/1500 | 300/1000 |
GDTS 2-24B1.3+2*2.5mm2 | 12.5 | ||
GDTS 2-24B1.3+2*4.0mm2 | 13.5 | ||
GDTS 2-96B1.3+2*6.0mm2 | 17.5 | ||
GDTS 2-96B1.3+2*10.0mm2 | 19.0 | ||
GDTS 2-24B1.3+4*1.5mm2 | 11.5 | ||
GDTS 2-24B1.3+4*2.5mm2 | 12.5 | ||
GDTS 2-24B1.3+4*4.0mm2 | 13.5 | ||
GDTS 2-96B1.3+4*6.0mm2 | 17.5 | ||
GDTS 2-96B1.3+4*10.0mm2 | 19.0 | ||
* 2*1.5表示導體數量和規格；2-24B1.3標識光纖芯數和規格； *根據客戶需求，也可定制截面積和芯數。 *護套料為藍色阻燃PVC | |||
主要機械和環境性能
項目 | 檢驗標準 | 規定值 | 要求 |
拉伸 | IEC 60794-1-2-E1 | 見技術參數 | 短期附加衰減≤0.1dB |
壓扁 | IEC 60794-1-2-E3 | 見技術參數 | 短期附加衰減≤0.1dB |
沖擊 | IEC 60794-1-2-E4 | 沖錘面積12.5mm2，落高1m，5次 | 殘余附加衰減≤0.03dB |
反復彎曲 | IEC 60794-1-2-E6 | 負載150N 30次 | 殘余附加衰減≤0.03dB |
扭轉 | IEC 60794-1-2-E7 | 1m ，±180°，10次 | 殘余附加衰減≤0.03dB |
溫度循環試驗 | IEC 60794-1-2-F1 | -40℃ ~+70℃ | 附加衰減≤0.05dB |
燃燒性能 | IEC 60332-1-2 | 耐火性 | 光纖保持光學聯系續性 |
阻燃性-單根垂直燃燒 | 上夾具的下緣與燒焦點的距離＞50mm | ||
阻燃性-成束燃燒 | 炭化部分高度＜2.5m | ||
煙密度 | 透光率不小于50% | ||
* 所有光纖衰減變化的監測均在1550nm波長上進行。 | |||
包裝和交貨長度
標準木盤；
交貨長度標稱值：1000m/2000m或依據客戶要求。
