油井測溫光纜
產品描述

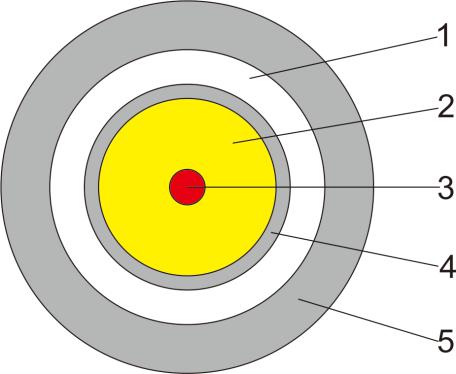

1.鋁管
2.填充物
3.光纖：高溫光纖
4.不銹鋼管
5.外層不銹鋼管
油井測溫光纜是針對稠油井下測溫、測壓應用設計的光纜，該光纜采用三層金屬管保護，油井下高溫、高壓、高腐蝕等各種惡劣環境，以及下井施工作業要求。
特點及應用
● 使用溫度范圍非常廣：-60℃～350℃，可在300℃的高溫下長期使用；
● 光纜機械性能好，便于下井施工作業；
● 光纜全密閉，能耐壓60Mpa以上壓力；
● 高溫油、氣井測溫測壓，高溫爐等各種地上高溫設備。
光纖特性
HT 9/125-14/250 | HT 9/125-14/155 | OHT 9/125-14/250 | ||
模場直徑 | 1310nm（μm） | 9.2±0.4 | 9.2±0.4 | 9.2±0.4 |
1550nm（μm） | 10.4±0.8 | 10.4±0.8 | 10.4±0.8 | |
衰減 | @1310nm | ≤0.40dB/km | ≤0.8dB/km | ≤1.0dB/km |
@1550nm | ≤0.25dB/km | ≤0.6dB/km | ≤0.8dB/km | |
光纜截至波長 | nm | 1180~1330 | 1180~1330 | 1180~1330 |
包層直徑 | μm | 125.0±1.0 | 125.0±2.0 | 125.0±2.0 |
涂層直徑 | μm | 245.0±1.0 | 155.0±5.0 | 155.0±5.0 |
工作溫度 | ℃ | -65~+150，短期200 | -65~+200，短期250 | -65~+300，短期350 |
涂層材料 | 特種聚酯 | 聚酰亞胺 | 聚酰亞胺 | |
技術參數
項目 | 內容 | 典型數值 |
光纖數量 | 1~4 | |
填充物 | 材料 | 耐高溫纖維/高溫纖膏 |
保護管1 | 材料 | 無縫鋼管 |
直徑mm | 1.5~3 | |
保護管2 | 材料 | 鋁管/無縫鋼管 |
外徑mm | 2~4 | |
保護管3 | 材料 | 無縫鋼管 |
外徑 | mm | 4~8 |
重量 | Kg/km | 40~150 |
最大拉斷力 | KN | 150 |
抗壓能力 | N/100mm | 2200 |
工作溫度范圍 | ℃ | -60~350 |
*可根據客戶需求對光纜進行定制 | ||
主要機械和環境性能
項目 | 檢驗標準 | 額定值 | 要求 |
壓力 | IEC 60794-4 | 見技術參數表 | 見技術參數 |
滲水 | 試樣0.5m，20±5℃，水高1m，1h | 不滲水 | |
滴流 | 試樣0.3m，70±1℃，24h | 無復合物流出或滴流 |
包裝和交貨長度
標準鐵木盤；
交貨長度標稱值：依據客戶要求。
